Fabriquer une box de déblocage universelle

Pour ceux qui ont la patience et l’envie, je vous propose une solution pour fabriquer vous même une box de déblocage avec quelques composants électroniques qui vous coûtera moins cher que d’en acheter une.

Cette box de déblocage aura la particularité de fonctionner avec le logiciel Universal simlock remover 1.11.

Lien : https://www.deblokgsm.com/universal-simlock-remover-1-11

Ou d’autres logiciel de déblocage comme Vygis…

De plus elle permet de débloquer des modèles qui ne sont pas ou plus déblocable par serveurs.

Pour faire cette box de déblocage, vous aurez besoin de quelques connaissance en électronique et aussi des notion sur les interfaces de connexion GSM.

Cette box de déblocage se branchera sur l’interface série de votre PC appelé aussi RS232 et utilisera une alimentation externe de 6 ou 12 volt.

Alimentation 6 Volts disponible ici par exemple ou vous pouvez utiliser une alimentation que vous n’utilisez plus d’un autre appareil si vous avez.

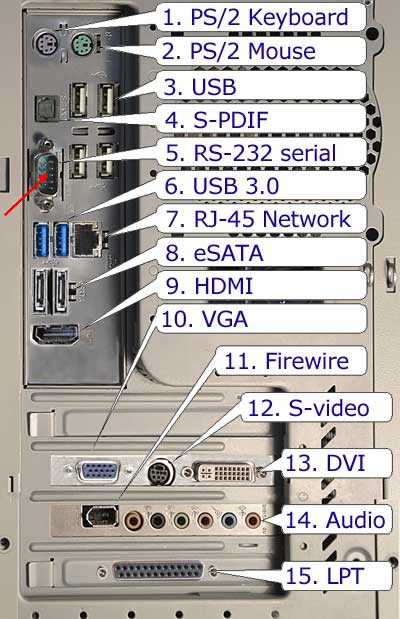

Dans la photos ci-dessous, vous aurez un aperçus de cette connectique en suivant la petit flèche rouge.

Cette connectique ressemble un peu à celle du port VGA sauf que c’est une prise mâle.

Elle est sur la plupart des PC fixe actuel et un peu moins sur les PC portable.

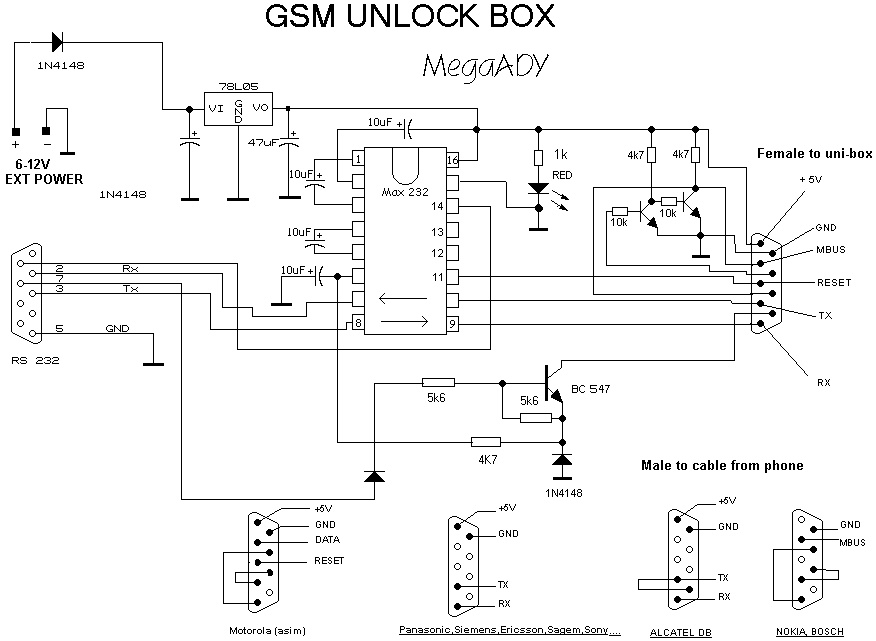

Pour commencer, ci-joins le schéma principal pour fabriquer votre box universelle :

Au lieu de vous balancer le schéma sans explication, je vais vous lister tous les composants qu’il vous faut afin de vous faire gagner du temps.

Et si vous souhaitez faire vous même votre circuit imprimé pour faire votre propre box de déblocage, il existe des sociétés spécialisé dans la conception de circuits imprimés comme Altium.

Si vous souhaitez en savoir plus sur qui est Altium?

N’hésitez pas, il sont dans le domaine de la conception de circuit électronique depuis 1985.

Voici les composants qu’il vous faut :

-1 alimentation 6 ou 12 volts

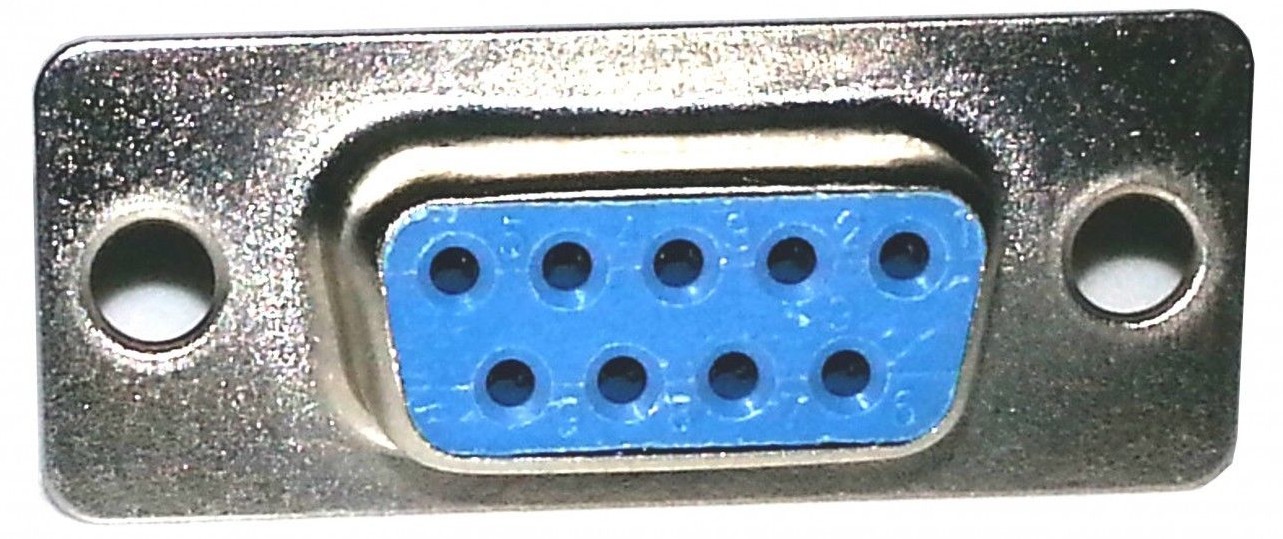

-2 connecteurs à souder RS232 femelle

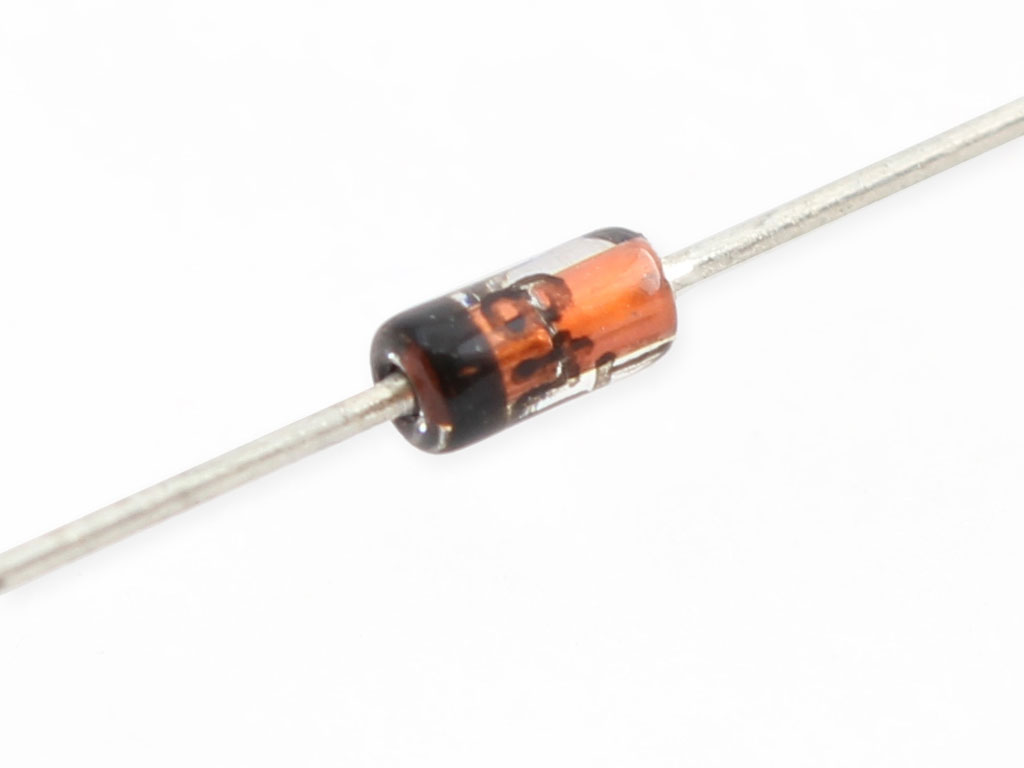

-3 diodes 1N4148 qui sert certainement à éviter un retour de courant

-1 circuit MAX 232

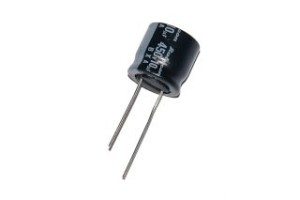

-4 condensateurs polarisés 10 Micro Farad

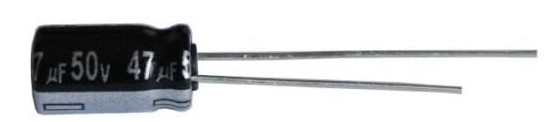

-2 condensateurs polarisés 47 Micro Farad

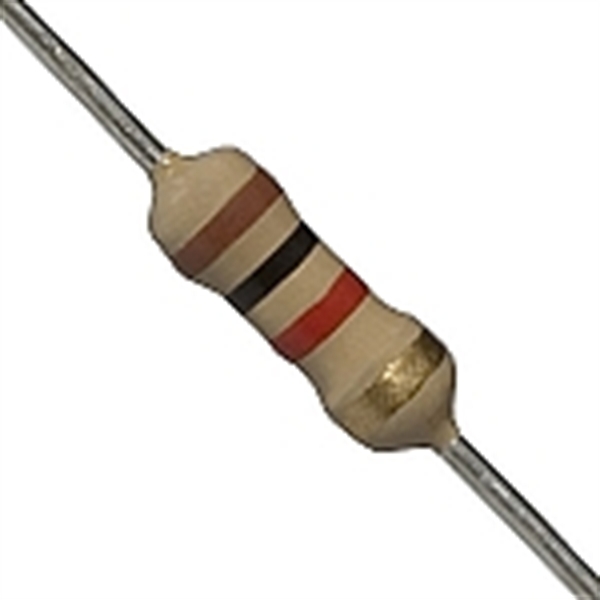

1 résistance 1k ohm

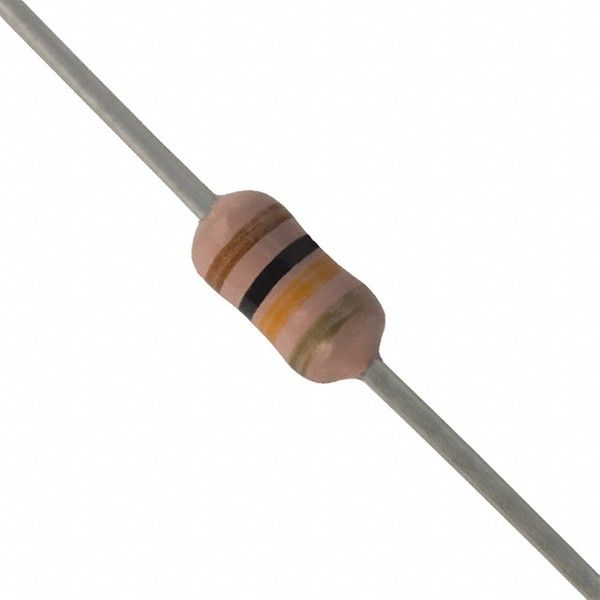

-2 résistances 10k ohm

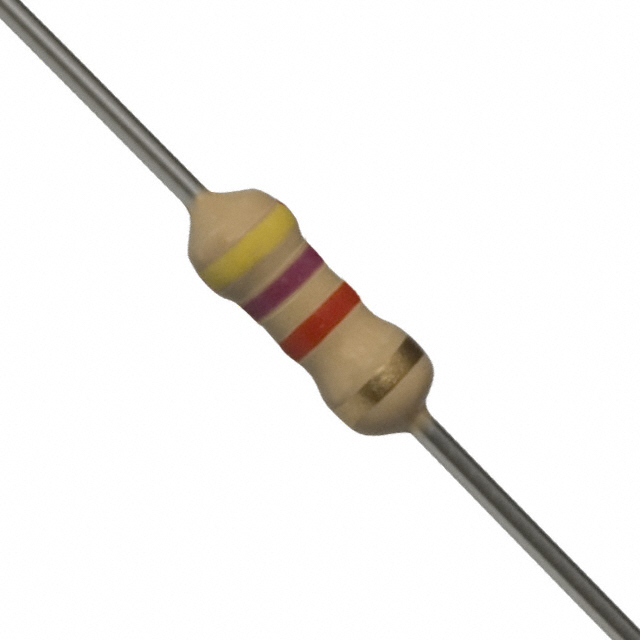

-3 résistances 4,7k ohm

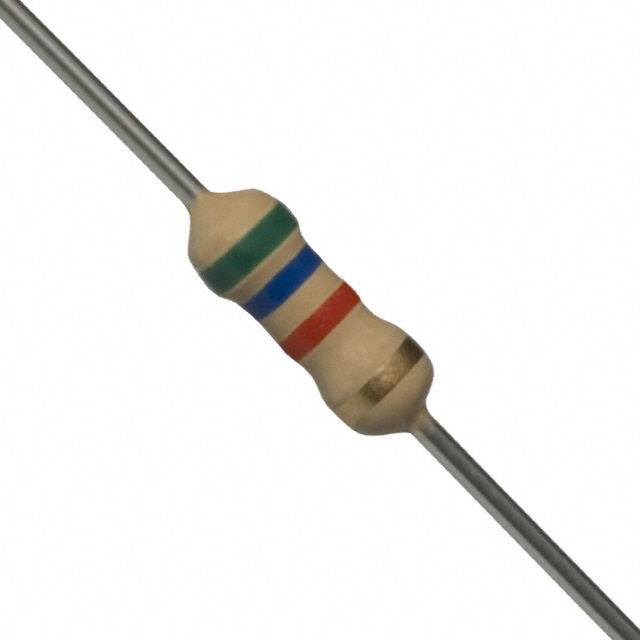

-2 résistances 5,6k ohm

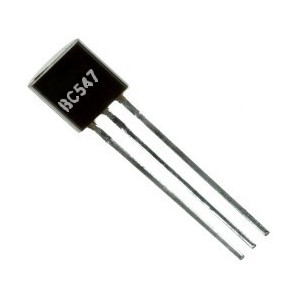

-3 transistors NPN BC547

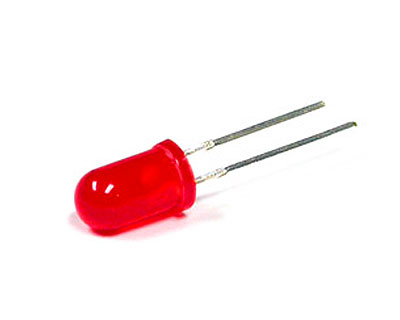

-1 led rouge

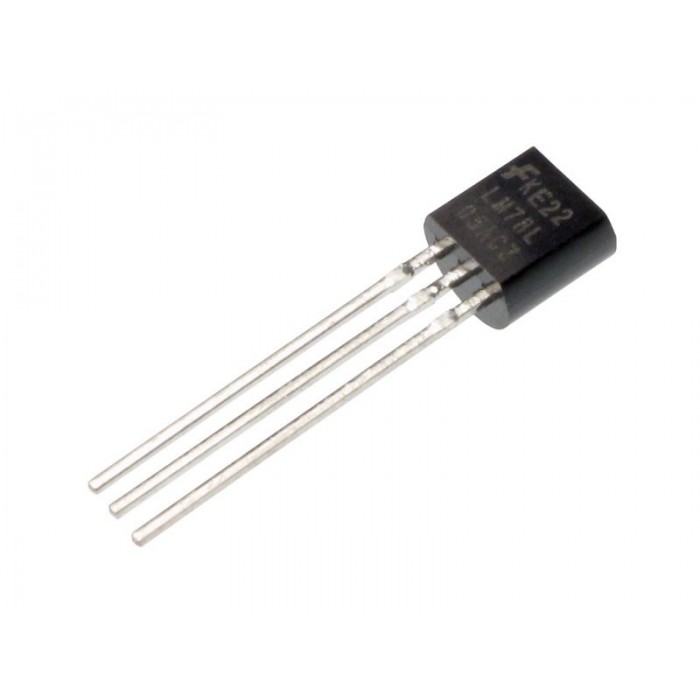

-1 régulateur de tension LM78L05

-1 platine d’essai électronique

-1 fer à souder avec de l’étain

Et voilà avec tous ça vous serez prêt à faire votre box vous même.

En comptant le prix de chaque composant, vous devriez vous en tirer pour moins de 30€ environ.

Fer à souder : 9€99 voir ici

Circuit Max 232 : 3€ voir ici

Platine d’essai électronique : 2€40 voir ici

2 connecteurs RS232 femelle : 4€60 voir ici

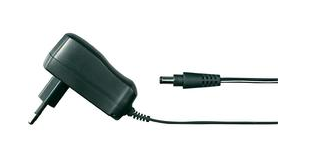

Alimentation 6 volts : 6€19 voir ici

Pour les petits composants comme les résistances, les condensateurs, les diodes, et la led… vous en aurez pour quelque centimes sur Ebay.

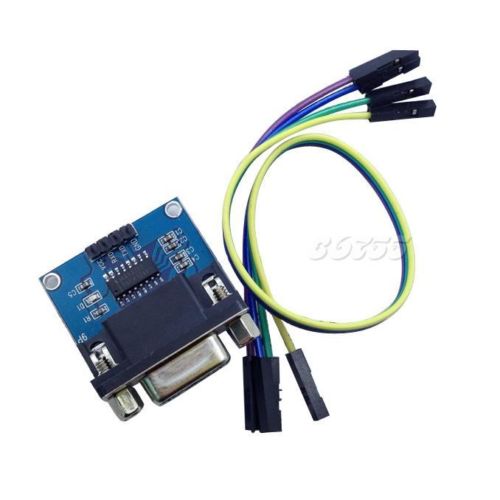

Sinon il existe des kits prêt à l’emploi et déjà monté à base de MAX232 avec les connexions RX TX GND pour seulement 1€32 frais de port inclus.

Voir ici

Je n’ai jamais essayé avec ces petits modules, mais si ça fonctionne, vous serez encore plus gagnant et vous n’aurez pas besoin d’acheter de composants.

Ces petits modules vous permettrons aussi de les utiliser pour d’autres applications que le déblocage de téléphone mobile comme par exemple :

-Flash de XBOX 360

-Flash de lecteur DVD

-GPS

Et bien plus encore…
